Панель:
Меню: Инструменты > Измерение > Площадь
Лента: вкладка Просмотр > панель Измерение > Площадь
Выполняет измерение площади и габаритных размеров выбранной грани (поверхности) в пространстве XYZ в режимах отображения Каркас, Скрыть невидимые линии, Сглаживание и Заливка плоскостями.

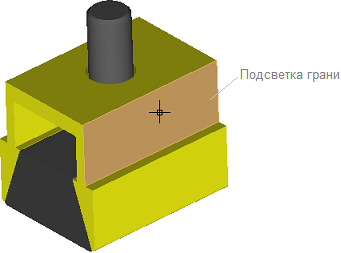

После активации инструмента Площадь программа переходит в режим выбора грани (поверхности) 3D-модели. При наведении курсора мыши на грань (поверхность) она выделяется оранжевым цветом. Нажатие левой кнопкой мыши на подсвеченной грани (поверхности) позволяет получить информацию о ее площади и габаритных размерах. Результаты измерений отображаются в панели Измерение (подробнее в топике Панель Измерение). Выход из режима измерения выполняется по клавише Esc.
Инструмент Площадь позволяет получить следующие данные:
Площадь поверхности |
Площадь выбранной грани (поверхности) |
Бокс |
Координаты диагонали прямоугольного параллелепипеда (бокса), в который вписана выбранная грань. |
dX |
Длина выбранной грани (поверхности) по оси X |
dY |
Длина выбранной грани (поверхности) по оси Y |
dZ |
Длина выбранной грани (поверхности) по оси Z |
Примечание: инструмент доступен для файлов форматов SAT, STP, STEP, IGS, IGES, BREP.
